Mallas ACMA

§  Cumplen con Normas Chilenas del INN: NCh 1173 Of. 77 y NCh 219 Of.77

§  Uniones soldadas

§  Sello de marca

§  Confiabilidad en la sección de acero

§  Reducción de peso

§  Reducción del tiempo de ejecución de las obras

§  Economía en mano de obra

§  Máxima adherencia al hormigón

§  Facilidad y rapidez de instalación

§  Costo competitivo

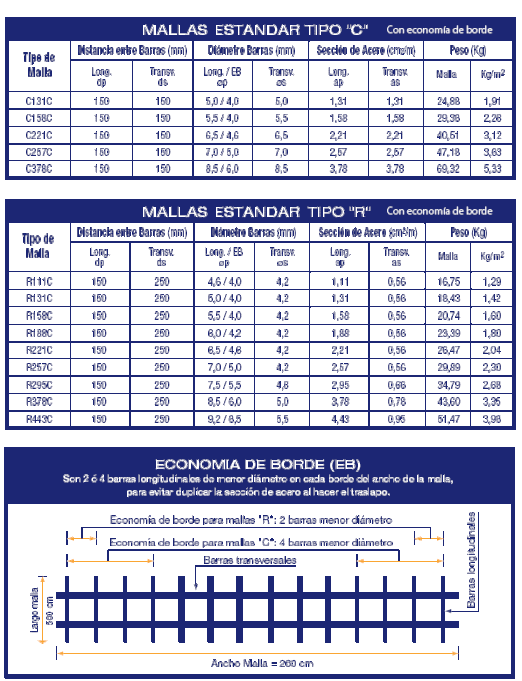

Economía de Borde(EB): Este concepto se refiere a 2 (en el caso de mallas R) ó 4 (en el caso de mallas C) barras longitudinales de menor diámetro que se ubican en cada borde de la malla para evitar duplicar la sección del acero al hacer el traslapo.

NOTA: Para mallas de dimensiones y/o cuantías especiales. Comuníquese

a:   ventas@acma.cl

+ info fuente.

PREGUNTAS FRECUENTES

ARMACERO® pone a su disposición una serie de interesantes preguntas que nuestros clientes nos hacen recurrentemente, esperamos que éstas sean de gran ayuda para usted.

¿Qué líneas de productos tiene ARMACERO®?

ARMACERO® tiene 3 líneas generales de productos: Mallas electrosoldadas, Servicio de Corte y Doblado de Armaduras y Suministros de acero de refuerzo. También existen otros productos nuevos como Cercos Perimetrales 3D y Mallafácil.

¿Es correcto decir Malla ACMA a las Mallas Electrosoldadas?

Actualmente algunas empresas han logrado posicionar sus productos gracias a que los usuarios identifican una marca con un producto, es por esto que se nombran incorrectamente algunos materiales de construcción, ejemplos de este caso ocurren con los paneles de fibrocemento y las placas de yeso cartón entre otros. En resumen el nombre Técnico correcto es Malla Electrosoldada.

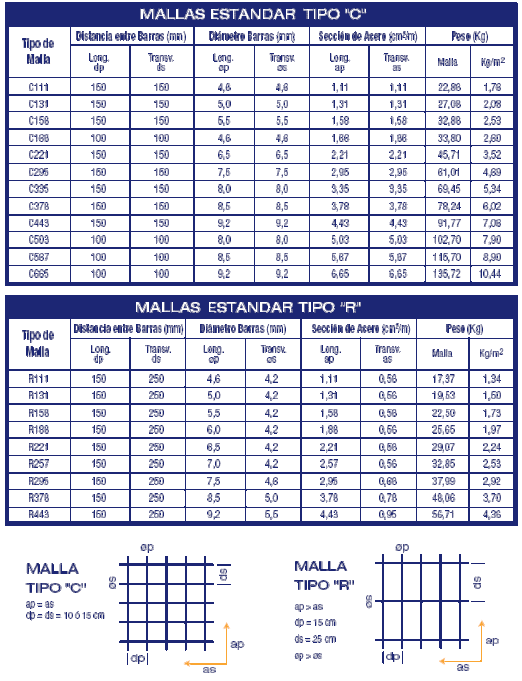

¿Qué significa que una malla sea de tipo "C" o "R"?

La letra que antecede al número de la malla indica el tipo de cuadricula formada por las barras soldadas, la cual es de tipo cuadrada (letra "C") o de tipo rectangular (letra "R").

¿Qué es la economía de borde de una Malla Electrosoldada?

Es un concepto que tiene como propósito evitar duplicar la sección de acero al hacer el empalme por traslape de las mallas, disminuyendo el diámetro de algunas barras en cada borde longitudinal del panel.

¿Cuántas barras de menor diámetro tienen las mallas con economía de borde?

Para el caso de las mallas con trama cuadrada modelo C, es de 4 barras (a cada lado) y para las mallas con trama rectangular modelo R, es de 2 barras (a cada lado).

¿Cómo se clasifican los pilares y cadenas?

Los pilares y cadenas se comercializan según la medida del elemento ya hormigonado que los contendrá considerando el recubrimiento de hormigón, todas las medidas consideran un recubrimiento de 1,5 cm a cada lado. Por ejemplo un pilar 15x15 en 3,0m indica que tiene una sección real del estribo de 12x12cm y un largo de 3,0 m. Para ver algunos ejemplos revise la sección dentro de productos, pilares y cadenas.

¿Qué significa la descripción de las Mallas Electrosoldadas de ARMACERO®?

Ejemplo: "C-92 EB" C = Cuadricula Cuadrada 92 = 0,92 cm2/m amplificado por 100 EB = Con Economía de Borde, si la descripción no indica estas letras, se debe asumir que la malla no tiene economía de borde. Una de las conclusiones que es posible hacer luego de comprender lo anterior es que mientras el número de la malla sea mayor, también lo será la cantidad de acero de la malla.

¿Con qué tipo de acero se fabrican las mallas, pilares, cadenas y escalerillas de ARMACERO®?

Para todas las mallas, pilares, cadenas y escalerillas para hormigón que se fabrican en ARMACERO® se utiliza como materia prima acero de grado AT56-50H.

Descripción:

AT: Acero Trefilado (Deformación en frío)

56: Límite de Ruptura (Kgf/mm2)

50: Límite de Fluencia (Kgf/mm2) H : Uso en Hormigón

¿Cuál es el traslapo mínimo entre mallas electrosoldadas?

Según NCh219.Of77 : "El empalme de las mallas en armaduras portantes, principales o secundarias, abarcará como mínimo, 4 alambres transversales de cada malla, pero no menos de 30 cm. Medidos entre los últimos alambres de las mallas traslapadas".

A continuación se presentan algunos ejemplos de traslape:

Tipo de Malla             Cuadricula.             Largo de Saliente.           Traslape según norma.

C-139                          10 cm x 10 cm                    5 cm                                    55 cm

C-188                          15 cm x 15cm                   10 cm                                    65 cm

¿Qué tipo de malla electrosoldada debo utilizar en mi proyecto?

El responsable de definir la cantidad de acero que debe contener una estructura para asegurar su resistencia a diversas solicitaciones, es el ingeniero calculista del proyecto. Es por esto que son ellos los encargados de definir qué tipo de malla electrosoldada debe determinar un proyecto.

Sin embargo existen algunos usos y aplicaciones menores donde es posible indicar cuáles son las mallas más utilizadas:

Descripciones y especificaciones técnicas de cada tipo de malla en nuestra sección productos.

¿La cubicación de acero de grado A630 o A440 puede ser realizada por ARMACERO®?

Si es necesario y el cliente lo requiere, podemos realizar la cubicación de la enfierradura de los planos proporcionados, según una previa coordinación comercial con su ejecutivo de ventas.

¿Por qué usar Mallas Electrosoldadas en vez de acero tradicional?

Un panel de mallas electrosoldadas de ARMACERO® es fabricado bajo condiciones y procesos de calidad estables que aseguran la calidad de los producción, es por esto que usar una malla en su obra asegura la cantidad correcta de acero que debe llevar la estructura. El tiempo de instalación podrá ser disminuido con una buena planificación ya que un panel de mallas tiene 13 metros cuadrados y es manipulable solo por 2 personas.

¿Cuáles son las ventajas y beneficios de utilizar el servicio de Corte y Doblado de enfierradura A630 y A440? Óptima calidad en las armaduras, mayor productividad comparado con el sistema tradicional, cero desperdicio por despunte durante el proceso de fabricación para el cliente, disminución de factores de incertidumbre, reducción de espacio físico y mano de obra, flexibilidad en las entregas, todos los materiales son etiquetados, entre otros.

¿Qué es la Ferralla?

Es el nombre que se le entrega en otros países al servicio de Corte y Doblado de armaduras.

¿Qué aspectos de calidad debo considerar para elegir a un proveedor de Servicio de Corte y Doblado? Actualmente en Chile la norma que regula la fabricación de acero cortado y doblado está en proceso de actualización, NCh.211. Existen otras características a considerar como son los requisitos de la NCh.430 y NCh.204.

¿Cuáles son las ventajas y garantías de utilizar Mallas Electrosoldadas ARMACERO®

Existen varias ventajas:

Las mallas llevan la marca ARMACERO® grabada como sello de garantía, Reducción de peso en las estructuras por efecto de mayor resistencia del acero (AT56-50H).

Mayor rapidez en la instalación de la armadura, se eliminan procesos, se tiende a disminuir la mano de obra. Confianza en la sección de acero requerida al contar con uniones soldadas.

¿Cuál es la diferencia entre el los aceros A630 y A440?

Ambos aceros están normados por la NCh.204, los números de cada uno indican la resistencia del acero lo cual determina su uso.

Generalmente los proyectos de edificación en altura en Chile casi en su totalidad utilizan acero de grado A630 el cual en conjunto con el hormigón cumple con algunas condiciones sísmicas necesarias para el diseño de este tipo de estructuras.

El acero de grado A440, por sus resistencias mecánicas es utilizado habitualmente en la construcción de casas.

A continuación se muestra la descripción de cada uno de los aceros para refuerzo de hormigón que ARMACERO® distribuye.

Designación según INN

Significado de A630-420H

A = Acero al Carbono

630 = Resistencia a la rotura de 630 MPa

420 = Tensión de fluencia de 420 MPa H = Uso en hormigón armado

Significado de A440-280H

A = Acero al Carbono 440 = Resistencia a la rotura de 630 MPa

280 = Tensión de fluencia de 420 MPa H = Uso en hormigón armado

¿Cuál es el uso del acero de grado AT56-50H?

Este tipo de acero es normado por la NCh.1173, gracias a su bajo contenido de carbono, lo que es beneficioso para su soldabilidad, es utilizado en la fabricación de mallas electrosoldadas para hormigón las cuales están normadas por la NCh.218. El acero de grado AT56-50H es utilizado también como barras por sí mismas en la construcción en conjunto con mallas y escalerillas electrosoldadas, sus condiciones de uso están normadas por la NCh.1174.

¿Qué se entiende por "saliente" de una malla electrosoldada de ARMACERO®?

Son las puntas de las barras de acero libres que sobresalen en las mallas electrosoldadas.

¿Qué se entiende por sección de acero o cuantía?

Representa la suma de áreas de barras de acero, de una estructura, en un sentido, en una extensión de un metro, la cual es definida por un cálculo estructural.
